撥動開關的構造

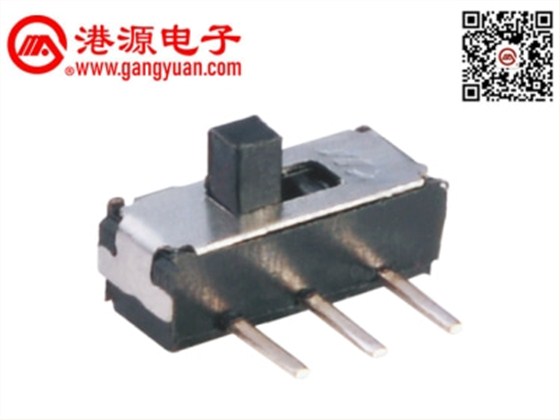

撥動開關是通過撥動開關柄使電路接通或斷開，從而達到切換電路的目的的。很多人都看過撥動開關的外觀、形狀和引腳形式，但是撥動開關的內部構造是很少看到，因為大家都沒有動手去拆過。撥動開關有一檔、兩檔、三檔、四檔、五檔、 六檔、七檔、八檔；有單排、雙排、三排等形式。不論是橫柄、直柄、微型它內部的結構都是大同小異的。

鐵殼撥動被分為：膠的、波珠、彈片三種形式，其中壽命最高、手感最好、單價最高的是彈片撥動；

便宜簡單又好做的是膠的撥動；波珠是比較中檔的撥動。

撥動開關內部結構和組成的部件是由：

1.外殼是鐵殼鍍鎳（鹽霧12-24小時）
2.膠柄是由塑膠料制作而成的（材質分為POM、PPA、PBT種）
3.碼片是由磷銅復銀（接觸電阻可以做到30毫歐以下）
4.端子排腳是由黃銅鍍銀組成
5.底板是由PCB板組成
6.彈簧是由日本進口高性能彈簧組成
7.點膠是由密封耐溫紅膠來制作
8.波珠是由不銹鋼波柱組成

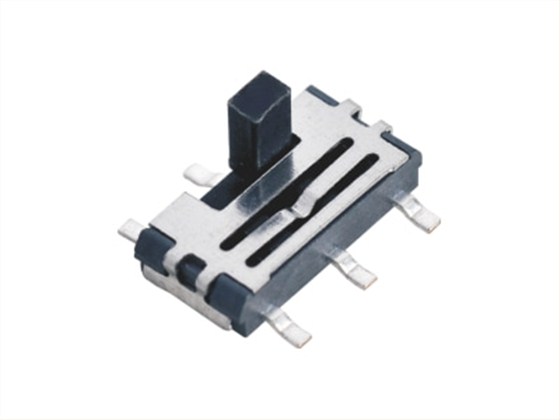

微型撥動開關的內結構與撥動開關的結構是大致相同的，只是形式不同。微型撥動開關與其他的開關相比的話，它具有滑塊動作靈活這一特點，這樣的話就說明它開關的速度是非?？?，因為我們知道作為開關的話，如果我們已經按下了開關，但是由于它的滑塊動作不靈活，無法及時關掉電源的話，那么可能就會(huì )造成一些不必要的麻煩。還有就是它具有性能穩定這一特點，這個特點可以讓它在使用過程中是非常的穩定的，不會(huì )出現一些小故障小問題的。
