港源電子輕觸開關KAN2341應用于線控藍牙耳機

近些年，耳機的的功能越來越強大，從一開始聽個響，到線控，到藍牙耳機，再到現在的智能藍牙耳機，功能性以及多樣性是越來越強大，體積重量也是比較輕巧，方便攜帶。由于目前在電池續航能力上沒有太大的突破，為了盡可能縮小產品體積，只在在其他零部件上盡可能縮小體積空間，包括主板和按鍵一開始是用波動開關，但是撥動開關體積相對較大，縮小的空間較小，因此目前藍牙耳機采用的按鍵都是輕觸開關，相比撥動開關，在體積上可以縮小近十倍。

那么在線控耳機上同樣也是使用了輕觸開關，線控耳機通常都只有三個按鍵，除了音量+和-外，還有播放鍵，用于視聽娛樂(lè )時方便暫停和播放，線控耳機選用輕觸開關，體積更小，方便聽歌時控制音響和播放暫停。

下面由港源電子為大家介紹2*3貼片輕觸開關詳細參數和規格。

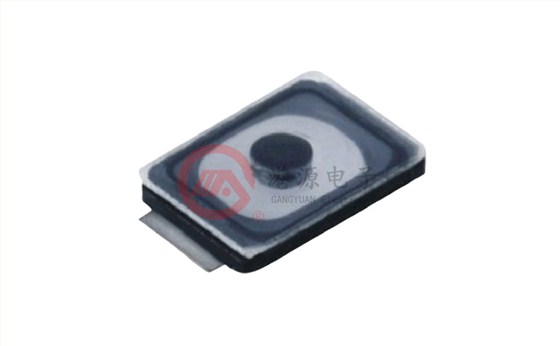

2*3貼片輕觸開關

產品型號：KAN2341
產品名稱：貼片輕觸開關
產品規格：2×3×0.58mm
產品力度：160gf/260gf
產品壽命：30萬次
防水等級：IP67

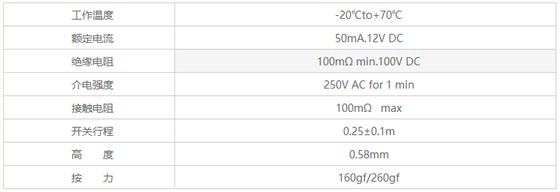

基本參數

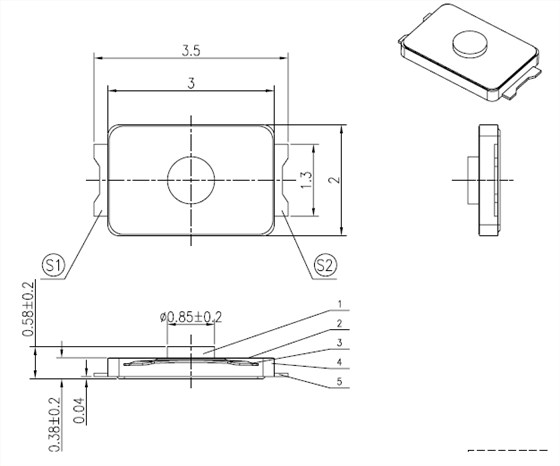

規格圖

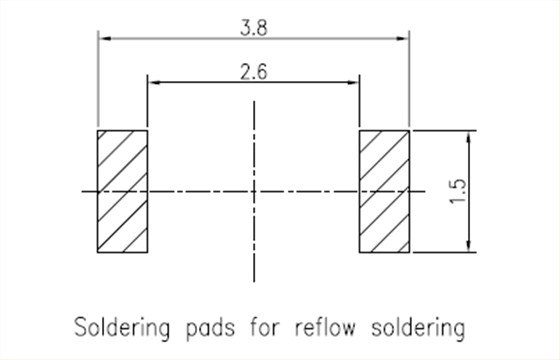

安裝孔尺寸圖

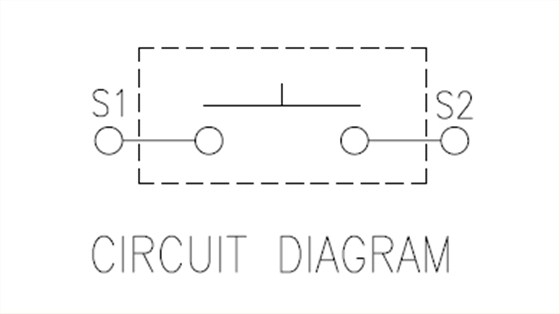

電路圖

焊接條件

貼片式輕觸開關系列使用注意事項：

1.考慮清洗觸摸開關時，請協商。

2.請不要從觸摸開關上面浸入助焊劑。

3.請不要事前在開關端子及印刷電路板的零部件貼裝面上涂助焊劑。

4.進行第2次焊接時，應在開關回復到常溫之后進行。

輕觸開關不僅僅只用于耳機，其他的小型數碼產品或家用電器都可以用到輕觸開關，因此輕觸開關的應用范圍十分廣泛，港源電子開關系列產品有幾千種，需要獲取更多產品信息的請關注官網：www.ntwwac.cn
