介紹電感線圈的電感穩定性詳情

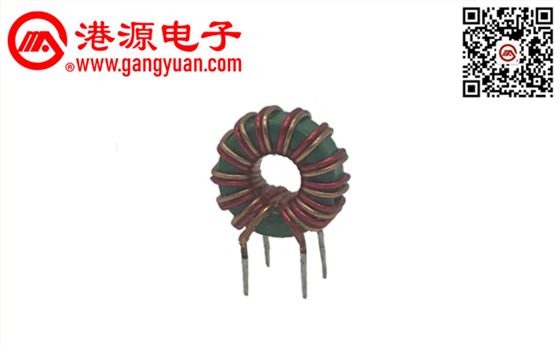

港源電子最近推出一款磁環電感-T8*4*3，綠色磁芯，鎳鋅;OD=8mm; ID=4mm; H=3mm，下面給大家介紹一下電感線圈的電感穩定性

電感說的是線圈在磁場中活動時，線圈能夠感應到的電流的強度，單位為“亨利”(H)。又指利用這種特性制造的元件。電感是元件再電路中體現出來的電磁感應特性！(含自自感和互感)，線圈為電感元件。從廣義上說，電感存在于電路的任何地方，任何元件都不是只有線圈才有電感！電路中的任何元件在頻率很高時都會(huì )產生電感效應。確切地說，線圈是電感元件，電感的核心元件就是線圈。
電感線圈與電容的電特性相反，“通低頻阻高頻”。高頻率信號通過感線圈時會(huì )遇到很大的阻力，很難通過；對于低頻信號，顯示阻力較小，也就是低頻信號可以輕易地通過。電感線圈對直流電的電阻幾乎為零。
電感線圈的電感穩定性說明
電阻，電容和電感，由于電路中電信號的流動會(huì )呈現出一些阻力，這種阻力我們稱之為“阻抗”。電感線圈對電流信號所呈現的阻抗利用的是線圈的自感。有時我們把它簡稱為“電感”或“線圈”，用字母“L”表示。繞制電感線圈時，繞組線圈的圈數我們一般稱之為線圈的匝數。

電感線圈的電感穩定性
穩定度就是電感線圈參數隨環境變化而變化的程度。一般采用電感溫度系數αL來衡量線圈的穩定程度，它表示電感相對溫度穩定性，以下是計算公司

（式中:αL——電感溫度系數;L———室溫t，下測得的電感量;L2——正負極限溫度t2下測得的電感量。）

電感溫度系數主要是線圈導熱膨脹，線圈產生幾何變形，造成線圈溫度膨脹。為提高線圈溫度的穩定性，可采用熱繞法制造線圈：通過繞制線圈的導線通流，使線圈發熱后再繞制線圈，這樣就可使線圈冷卻收縮后緊貼骨架，不再容易發生受熱變形，相應提高了穩定性。

除溫度外，溫度還會(huì )引起電感線圈參數的變化。比如，濕度增加，線圈的分配電容和損耗就會(huì )增加，線圈的穩定性就會(huì )下降。制作電感線圈時，為了避免濕度對線圈參數的影響，一般都要采取防潮措施，如環氧樹脂封裝或浸水處理。
