輕觸開關壽命測試與內部結構

輕觸開關的內部結構直接影響到質量的好壞。合理的金屬架構，電路安排，觸點焊接這些都是輕觸開關能效率高率工作的保障。下面將從焊接安裝、塑膠外觀兩方面對輕觸開關的內部結構進行分析。

用鑷子將塑膠板撬開，打開輕觸開關的面板，您就可以看到輕觸開關的內部結構。就開關選用的觸點而言，通常應采用純銀觸點和用銀洞復合材料做的導電片，此做法可以防止因為導電片的開啟和閉合引起電弧氧化，給產品帶來負面影響。優質面板的導電片采用的是銀鎳銅復合材料，復合材料的的導電性能很強，而且銀鎳合金抑制電弧的能力非常強，

輕觸開關分成兩大類:利用金屬簧片作為開關接觸片的稱輕觸開關，接觸電阻小，手感好，有"滴答"清脆聲。利用硅膠作為接觸通路的開關習慣稱為導電橡膠開關。開關手感好，但接觸電阻大，一般在100一300n。輕觸開關的結構是靠按鍵向下移動，使接觸簧片或導電橡膠塊接觸焊片，形成通路。

輕觸開關的操作力與簧片所處的狀態有關。開始力與簧片的壓縮的距離成正比當簧片壓縮到5。%一70%時操作力突然減少，并伴有"滴答"聲。導龜橡膠開關一般有兩種結構。操作力曲線隨橡膠塊的幾何形狀不同而有很大的差異。

工作溫度:-30℃to+80℃

額定電壓:12V

額定電流:50mA

絕緣電阻: 100MΩ min.100VDC

接觸電阻:≤100MΩ

壽命測試

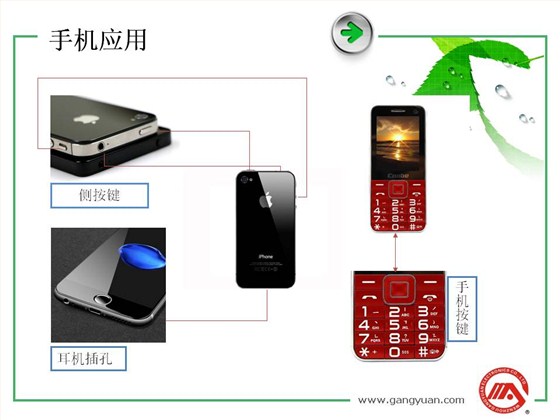

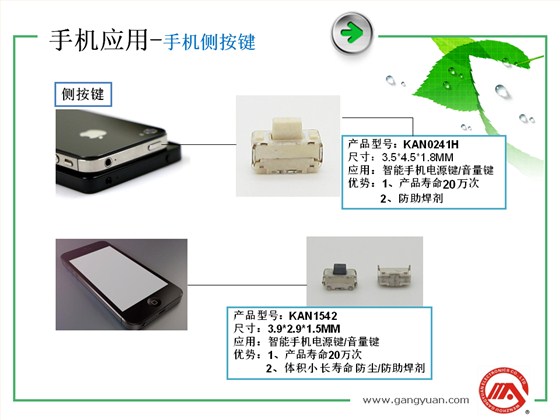

主要測試開合的次數，直至損壞，如果不用手動可用1個小電機帶動偏心開合開關，用計數器記錄次數!此開關要求安規認證是必須的，產品在國內銷售的話用CQC，國外的話看具體銷售去哪一個國家，如美國UL，加拿大CUL，歐洲國家有VDE、ENEC、TUV等安規認證。國產彈片壽命:5-7萬次 進口彈片單面復銀壽命:大于10萬次 還有50萬次壽命和100萬次壽命超長壽命輕觸開關。它的觸點采用不銹鋼鍍銀材質，降低了接通電阻，大大增強了導通可靠性。適用于家用電器、3C(計算機、通訊、消費電子)、辦公設備、醫療、安防、個人護理、汽車電子、工業控制等領域。

港源電子現已通過了ISO9001質量管理體系認證、ISO14001環境體系認證和OHSA18001職業健康安全管理體系認證、IATF16949質量體系認證。我們在生產經營活動中全員參與防治污染，節廢減排，提供符合環保(ROHS)標準的綠色產品，部分安規產品具有美國UL等國際認證。

可免費提供樣品測試，歡迎來電咨詢。
