微動開關在設備電路中的作用

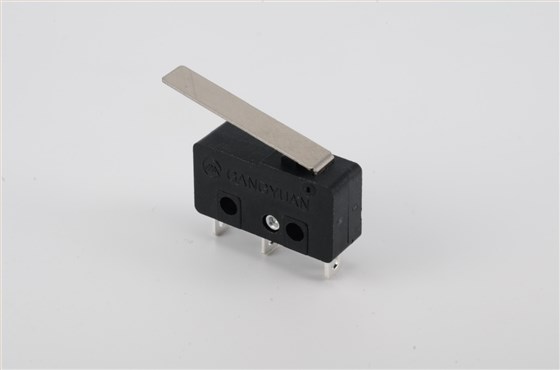

微動開關有3根線是因為兩個觸點電源用的是公共的，另兩根線，一根是常開點NO，一根是常閉點NC。

微動開關：具有微小接點間隔和快動機構，用規定的行程和規定的力進行開關動作的接點結構，用外殼覆蓋，其外部有驅動桿的一種開關。（以下稱開關）有接點：在開關類型中，和具有開關特性的半導體開關相比，通過接點的機械開關來實現開關的功能。接觸形式：根據各種用途構成接點的電氣輸入輸出電路。

額定值：一般指作為開關特性和性能的保證基準的值，例如額定電流、額定電壓等，其前提是特定的條件（負載的種類、電流、電壓、頻率等）。

樹脂固定（塑封端子）：在端子部位用導線配線后，通過填充樹脂來固定該部分，消除露出的帶電部位來提高防滴性的方法。絕緣電阻：指非連接端子間、各端子和不帶電金屬部位間、各端子和地間的電阻值。

耐壓：在規定的測定部位加1分鐘高電壓后，不會(huì )引起絕緣損壞的臨界值。

接觸電阻：表示接點的接觸部位的電阻，但一般表示包含彈簧和端子部位導體電阻的電阻值。

抗振性：誤動作振動微動開關在使用時，由于振動閉合的接點在超過規定的時間內不分離的振動范圍。

抗沖擊性：耐久沖擊指微動開關在運輸中或者安裝時不會(huì )受到由該機械沖擊帶來的各部位的損傷，并滿足動作特性的范圍內的沖擊。

誤動作沖擊：指微動開關使用時由于沖擊閉合的接點在超過規定的時間內不分離的沖擊范圍。

微動開關在執行器中被用作電氣超限保護、位置限位、扭矩檢測、信號輸出等，大家在使用中，一定要注意，不同的功能，用法是不一樣的，作為電氣超限保護使用，閥門在正常開閉過程中是不觸碰微動開關的，如果在標定閥門角度時觸碰了微動開關，會(huì )造成執行器正常運行中可能達不到當初標定的關位和開位，原因是，標定角度時執行器負荷較輕，產生一定的過沖，所達到的位置如果被設定為關位和開位，在設備正常運行時，由于負荷加大，由于觸碰到微動開關，電機已經斷電，依賴慣性，永遠也達不到那個位置，電腦板會(huì )檢測到?jīng)]有到位而繼續驅動電機運轉，超時就會(huì )報堵轉，這就是為什么一再強調，作為電氣超限保護的微動開關，在設備運轉過程中一定不能觸碰。
