旋轉接觸式編碼器介紹

編碼器的作用及應用領域

編碼器的主要作用：調節和控制，如調節音量，頻率，溫度，平衡，對比，功能切換等，

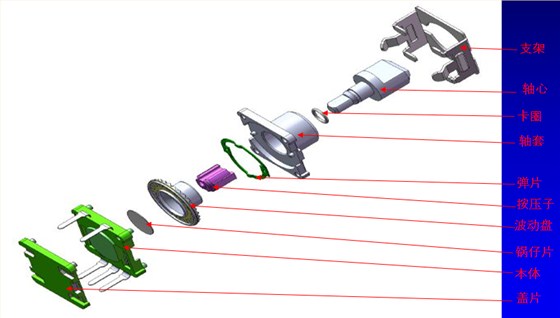

中軸編碼器結構示意圖

編碼器的應用范圍很廣， 主要應用于數字電子電路中， 凡是需要起調節作用的產品都可用到編碼器或者說用到傳統電位器的產品大多都可使用編碼器， 預計今后幾年在汽車、小 家電、家用電器、白色家電、醫療器械、 航空航天、 軍工等領域， 會(huì )得到更廣泛的應用。

汽車市場： 汽車音響、 空調系統、汽車導航、車載藍牙、中控臺；

家用電器： 小家電、家用電器、 微波爐、 電磁爐、 洗衣機、 空調等。

電腦周邊設備： 鼠標、 鍵盤；

多媒體： 功放， 音響， DVD；

儀器儀表設備： 示波器 。

通用設備：對講機，電臺

GY港源編碼器是一種能編制解析數據信號并且可以將數據信號轉換成存儲、傳輸、通訊等信號的裝置，通俗的說旋轉編碼器就 是將碼盤式的角位移和碼尺式的直線位移通過旋轉轉換成電信號。簡單地說，其中增量式旋轉編碼器的工作方式是將位移轉換成電信號，再將電信號轉換成脈沖，最后用脈沖表示位移；而絕對式編碼器則是各個位置分別有一個固定的數值，因而測量時只與開始和結束的位置有關，與中間無關。

旋轉編碼器的具體分類如下：

(一)按工作方式分類

1.增量形式編碼器。當我們轉過一個設定的角度位移時，編碼器就會(huì )產生一個脈沖信號。該種方式一般有A、B兩相脈沖信號輸出，這里A、B兩相是兩個相互間隔四分之一周期的信號輸出，并且不同的間隔方式可以分為不同的旋轉方向。有的編碼器還會(huì )有第三相脈沖信號，這個是單圈脈沖。

2.絕對值式編碼器。這種是每轉到一個固定角度就會(huì )產生一個對應的固定數值，我們在使用時可以用相關器具測量和記錄多個位置。

(二)按編碼器安裝方式分類

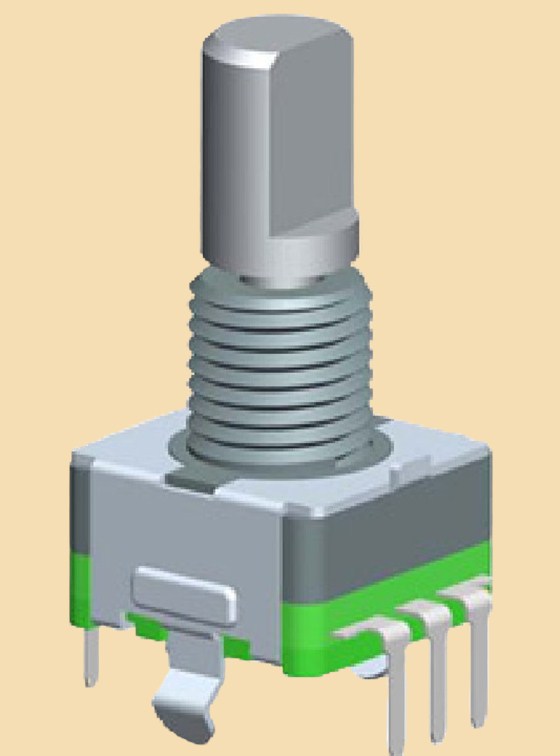

1.中軸編碼器。分為金屬軸、塑膠軸等不同的材料，也分為半圓軸、圓軸、花軸等不同的軸型，還分為單軸和雙軸。

2.中空編碼器。就是一種類似圓片環的旋轉編碼器，中間是鏤空的，這種一般直徑比較大，多用于汽車裝置和大型設備的調試。

C公共點，A是轉動是輸出信號；B是在轉動時輸出信號

可以免費提供樣品測試，歡迎來電咨詢。
