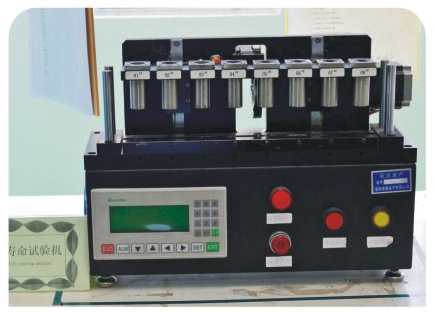

輕觸開(kāi)關(guān)檢測是一個(gè)復雜的過(guò)程，我們需要通過(guò)檢測他的力度、行程、可焊接性、絕緣性能、接觸電阻、電流電壓已經(jīng)使用壽命等等一系列過(guò)程我們才能夠的獲得一個(gè)輕觸開(kāi)關(guān)的好壞。

  一、檢測輕觸開(kāi)關(guān)按力??

    在輕觸開(kāi)關(guān)手柄的頂端面，按輕觸開(kāi)關(guān)動(dòng)作方向均勻地施加靜負荷，并測量?jì)纱?，取其平均值。測量誤差應不大于15%。輕觸開(kāi)關(guān)的按力應在元器件規格書(shū)規定的范圍內.

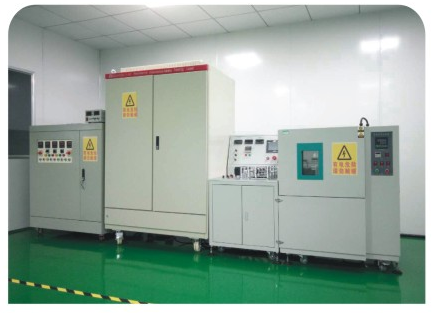

  二、檢測輕觸開(kāi)關(guān)耐壓??

    將AC250V(50Hz有效值)的試驗電壓加在開(kāi)關(guān)相鄰而不相接的接點(diǎn)間以及接點(diǎn)與其他金屬件之間，保持1min.試驗期間應無(wú)擊穿、飛弧、損傷、閃爍等現象，且漏電流不超過(guò)0.5mA.

  三、檢測輕觸開(kāi)關(guān)行程??

    在輕觸開(kāi)關(guān)手柄的頂端面，按輕觸開(kāi)關(guān)動(dòng)作方向均勻地施加允許的按力，用游標卡尺測量行程，測量誤差不大于15﹪.輕觸開(kāi)關(guān)的行程應在元器件規格書(shū)規定的范圍內。??

  四、檢測輕觸開(kāi)關(guān)可焊性??

    將焊接部位浸過(guò)助焊劑后，沿軸線(xiàn)方向浸入240~245℃的Sn96.5 Ag 3Cu0.5(RoHS物料)、235±5℃的Sn63pb37(非RoHS物料)的熔融焊錫槽中2~3s，本體距熔融焊料1.5mm，然后用3-10倍放大鏡觀(guān)察，浸入部分應上錫明亮、光滑，只允許有少量分散的如針孔不浸潤或弱浸潤之類(lèi)的缺陷，且這些缺陷不出現在同一位置.

  五、檢測輕觸開(kāi)關(guān)絕緣電阻??

    在開(kāi)關(guān)相鄰而不相接的接點(diǎn)間以及接點(diǎn)與其他金屬件之間施加電壓DC250±15V，測量誤差應不大于10﹪。絕緣電阻應大于100MΩ??

  六、檢測輕觸開(kāi)關(guān)耐焊接熱??

    將試樣引腳浸過(guò)助焊劑后，沿軸線(xiàn)方向浸入265±5℃的Sn96.5 Ag 3Cu0.5(RoHS物料)、260±5℃的Sn63pb37(非RoHS物料)熔融焊錫槽中5±0.5s，本體距熔融焊料1.5mm。開(kāi)關(guān)應能經(jīng)受耐焊接熱試驗作用，試驗后，在正常條件下恢復30分鐘，開(kāi)關(guān)應能動(dòng)作，電路轉換應正常，引腳應無(wú)機械損傷，外觀(guān)應無(wú)明顯變化.

  七、檢測輕觸開(kāi)關(guān)引腳強度??

    取開(kāi)關(guān)一根引腳，使樣品處于正常安裝位置，沿引腳軸向方向施加9.8N的拉力，時(shí)間為10±1S.試驗后，引腳應無(wú)脫落、破損、開(kāi)關(guān)應能動(dòng)作。??

  八、檢測輕觸開(kāi)關(guān)外觀(guān)尺寸??

    輕觸開(kāi)關(guān)各部件加工良好，表面無(wú)銹蝕、油污及其他可見(jiàn)損傷;引腳電鍍良好、無(wú)銹跡、無(wú)氧化、無(wú)折斷、無(wú)彎曲;按鍵部分應光滑、無(wú)毛刺、無(wú)突起，與本體結合牢固無(wú)松動(dòng);開(kāi)關(guān)表面數字或字母標識清晰、完整。開(kāi)關(guān)的結構、安裝尺寸、外形尺寸應符合元器件規格書(shū)要求，開(kāi)關(guān)尺寸公差要求±0.2mm。??

  九、檢測輕觸開(kāi)關(guān)功能動(dòng)作??

    通以符合規格書(shū)規定的額定電壓和額定電流，通過(guò)指示燈來(lái)檢查電路的通斷情況，也可以使用接觸電阻試驗方法來(lái)檢查。開(kāi)關(guān)的通斷應準確、清晰，操作循環(huán)開(kāi)關(guān)動(dòng)作應順暢、無(wú)卡滯現象，電路轉換正常。??

  十、檢測輕觸開(kāi)關(guān)接觸電阻??

    用毫歐表測量開(kāi)關(guān)觸點(diǎn)接通時(shí)的電阻值;有爭議時(shí)按國標規定加直流20mV(測試回路的開(kāi)路電動(dòng)勢)，100mA，測引出端的電壓降，推算出接觸電阻。輕觸開(kāi)關(guān)要求≤0.03Ω.
