2*3 型號規格貼片輕觸開關工作原理和結構

2*3規格型號的貼片輕觸開關，在當前這個3C產品飛速發展的時代下，且對產品體積有較高嚴格要求的情況下，2*3貼片輕觸開關的應用尤為重要，該產品有體積小、電阻小的特點和優勢，在小型精密電子產品中起到至關重要的作用。該開關廣泛應用于：精細儀器、小型佩戴電子產品、小型家用電器、汽車行業、智能手表手機耳機等。在日常生活中我們經常會(huì )用到貼片輕觸開關，那么你了解貼片輕觸開關工作原理了嗎？下面小編帶大家了解一下！

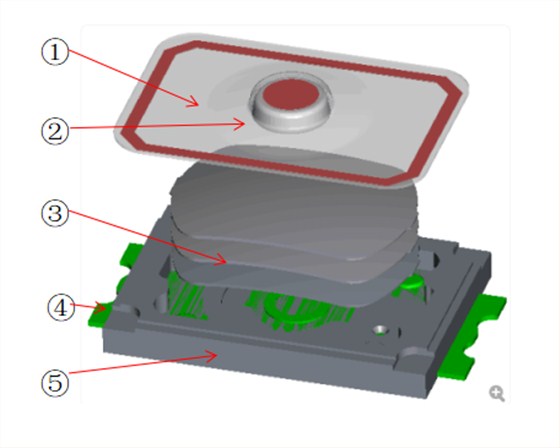

以上是產品的結構圖

主要由以下五個部分組成，五個部分分別是：1、膜 2、推鈕 3、彈片 4、端子 5、底座

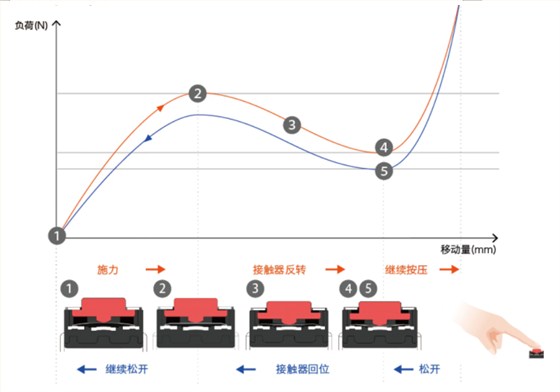

2*3貼片輕觸開關工作原理：

開關有常閉、常開觸點組合在一起，2*3貼片輕觸開關里面，按下輕觸開關的按鍵時，金屬彈片受力作用形變向下碰到焊片，讓開關的兩組引腳痛點，促使電路處于導通;當我們松開按力時，金屬彈片形變回彈到初始狀態，離開焊片，開關引腳就沒有在導通狀態，使得電路呈現截止狀態。這個按壓的力，則就是用手去開或關的動作。

當做松開施壓的動作時，貼片輕觸開關關掉，開關里面要依托金屬彈片來接受來自外界按力，實現接通和斷開。
