輕觸開關工作原理電路圖，三分鐘就能看懂

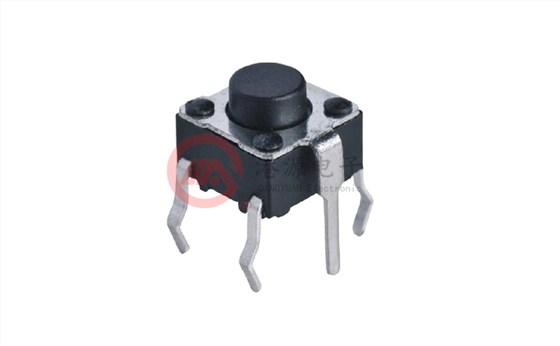

輕觸開關，是現代工業中電子元器件開關的一種，屬于電子電器。而且所謂的四腳輕觸開關，在開關上有四只腳，就叫四腳輕觸開關。這類開關在當今的應用可謂相當廣泛，特別是在家用電器方面，如玩具、遙控器、影音產品、通訊產品、數碼產品等一類電子電器上。所以問題來了，輕觸開關工作原理又是什么呢？下圖是電路圖

一、小小的輕觸開關就能控制整個電子設備的運行，這其中的原理是什么呢？為了理解輕觸開關的構造，從上到下，它由蓋板、按鈕、彈片、底座、引腳組成，其中，按鈕是外力通過蓋板施加外力的地方，彈片是輕觸開關的核心元件，引腳指輕觸式開關與電路的連接處，一般為五個引腳，兩個引腳一組，第五個引腳接地，四個引腳導通，當對開關施加外力時，使開關接通，當外力施加外力時，四個引腳兩兩對組不相通，開關斷開。

二、輕觸式開關的通斷是由金屬彈片受力的變化來實現的，使用時按下開關按鈕，彈片在外力的作用下發生形變向下接觸焊片，使開關的兩組引腳導通，使電路呈現導通狀態，退出外力后，彈片的形變恢復原來的狀態，脫離焊片，開關的兩組引腳不再導通，電路呈現斷開狀態。

輕觸式開關的通斷是由金屬片受力變化而實現的，使用時按下開關按鈕，金屬片在外力作用下發生形變向下接觸焊片，使開關的兩組引腳相導通，使電路呈現導通狀態。抽離外力后，彈片變形恢復到原來的狀態，脫離焊片，兩套開關管腳不再導通，電路呈現斷開狀態。這就是輕觸開關工作原理和電路形成情況。
